Grazie ad una innovativa soluzione di lenti zoom, Smart_Projector_Quattro_Pro Pharma consente quattro diversi ingrandimenti e il cambio del Field of View tramite Software, inoltre può essere posizionato ed utilizzato sia in orizzontale che in verticale rendendo il prodotto una soluzione 8 in 1 per un controllo dimensionale completo ed automatico di una vasta gamma di prodotti ed imballaggi farmaceutici, tra cui flaconi, fiale, siringhe, fiale e cartucce, anche se trasparenti.
Smart_Projector_Quattro_Pro Pharma
Strumento di misura video ad alte prestazioni con ZOOM per il Controllo Dimensionale del Packaging Farmaceutico
“Smart_Projector_Quattro_Pro Pharma consente controlli dimensionali automatici, ripetibili, oggettivi, in modo semplice e veloce, su una vasta gamma di componenti e oggetti cilindrici”
Smart_Projector_Quattro_Pro Pharma è un Proiettore di Profili Automatico che combina la precisione, oggettività, ripetibilità e facilità d’uso garantite dalle Tecnologie SmartVision.
Questo sistema garantisce la massima stabilità del centro dell’immagine durante la messa a fuoco e nel passaggio tra un ingrandimento e l’altro. I benefici dati dalla flessibilità delle lenti zoom e l’accuratezza delle ottiche fisse sono combinati insieme in questo sistema senza alcun compromesso in termini di precisione. Quattro differenti FoV in un unico strumento: precisione, flessibilità e risparmio!
Smart_Projector_Quattro_Pro Pharma è un dispositivo compatto, robusto, stabile, veloce, potente, facile da usare e da programmare, sviluppato per un uso intensivo in ambienti produttivi industriali.
- Caratteristiche Principali
- Specifiche Tecniche
- Modelli Disponibili
- Software Dedicato
- Smart Tools
- Opzioni HW/SW
- Particolarmente adatto al controllo qualità per produzioni massive, controlli in linea, controlli in entrata
- Elimina la soggettività e gli errori di misurazioni dipendenti dagli operatori
- Incrementa il numero di quote e il tasso di controllo qualità, può misurare fino a 16000 caratteristiche in pochi secondi
- Realizza un report dati automatico e completo interpretabile da software SPC (Min, Max, Gamma, Media, Std Dev, 6 Sigma)
- Quattro diversi FoV in un Unico strumento
- Progettato per uso intensivo in produzione
- Struttura in acciaio, Compatta, Robusta e Senza ventola
- Plug-and-play, pronto all’uso
- Adatto ad operatori non qualificati
- Pronto per l’Automazione
- Investimento flessibile con un veloce ritorno sull’investimento
- Riduce i tempi e i costi dei controlli
| Camera di Misura (mm) | 203×225 H.200 |
| Ingrandimento | 8x / 4x / 2x / 1x |
| Area di Lavoro (FoV) (mm) | ø 12 / 24 / 48 / 90 |
| FoV Diagonale (mm) | – |
| FoV Area (mm2) | 112 / 452 / 1800 / 6360 |
| FoV Tipo | Circolare |
| Accuratezza di ripetibilità | ±0.25 / ±0.4 / ±0.6 / ±1 μm |
| Accuratezza della misura | ±0.4 / ±0.8 / ±1.5 / ±3 μm |
| Configurazione d’uso | Verticale – Orizzontale |
| Luce Diascopica | Collimata |
| Luce Episcopica | Sì |
| Tipo di Ottica | Lente telecentrica |
| Interfacce di Comunicazione | USB 3 |
| Dimensioni (mm) | 282×330 H.1025 |
| Peso (kg) | 42 |
| Struttura | Robusto acciaio inossidabile |
| Smart_Projector | 55 Pharma | Quattro_Pro Pharma | Double Pharma | 108 Pharma | 168 Pharma | ||
| Anteprima immagine |  |
 |
 |
 |
 |
||
|
Verticale Orizzontale | Verticale Orizzontale | Verticale Orizzontale | Verticale Orizzontale | Verticale Orizzontale | ||
| Ingrandimento | No | 4 fasi | 2 fasi | No | No | ||
| Area di Lavoro (FoV) (mm) | 55×37 | ø 12 | 24 | 48 | 90 | 60×45 | 108×73 | 108×73 | 168×113 | ||
| FoV Diagonale (mm) | 60 | – | 75 | 125 | 125 | 195 | ||
| FoV Area (mm2) | 2000 | 112 / 452 / 1800 / 6360 | 2700 | 7800 | 7800 | 18500 | ||
| Luce Diascopica | Collimata | Collimata | Collimata | Collimated | Collimata | ||
| Luce Episcopica | Sì | Sì | Sì | Sì | Sì |
- Riconoscimento automatico del pezzo
- Luce programmabile via software
- Markup dati con annotazioni
- Importazione / Esportazione CAD (file dxf)
- Esportazione automatica report dati (xlsx, csv, tsv, txt)
- Report stampabili (pdf)
- Software multi lingua
Morsetti di Precisione
Strumento di fissaggio per parti Tornite
Vetri di Supporto
Lettore Barcode CCD
Smart_Horizontal_Adapter_Kit
APPROFONDISCI
APPROFONDISCI
Smart_Rotating_Robot
APPROFONDISCI
APPROFONDISCI
Smart_Automation_Suite
APPROFONDISCI
APPROFONDISCI
Smart_Profile_Matching
APPROFONDISCI
APPROFONDISCI
Smart_Data_Collection_SPC
APPROFONDISCI
APPROFONDISCI
[cq_vc_hotspot image=”8559″ isdisplayall=”on” icontype=”icon” fonticon=”” position=”33%|44%,43%|44%,53%|44%,65%|44%,77%|44%,85%|44%” iconbackground=”#efefef” circlecolor=”#ffffff” arrowposition=”left,left,left,left,left,left,left” tooltipstyle=”light” maxwidth=”350″][hotspotitem]

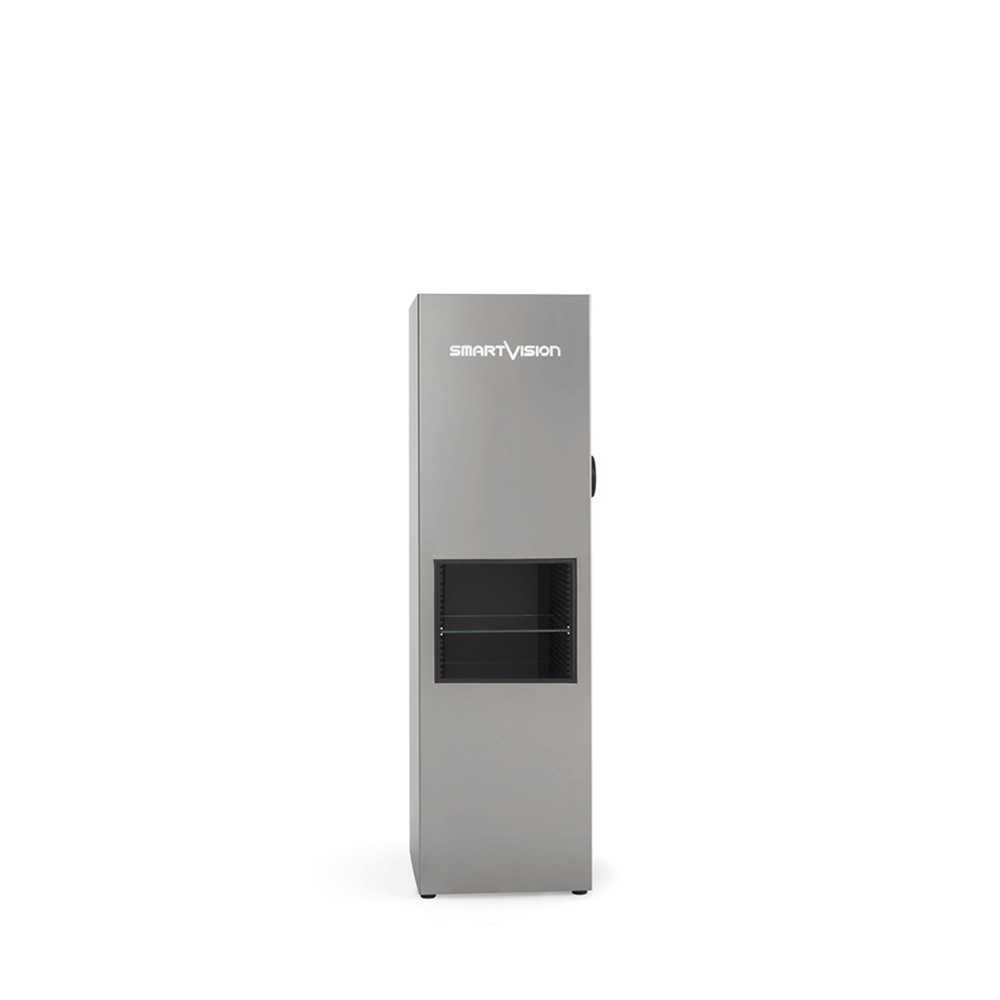

Robusta struttura industriale in acciaio
Strumento compatto e stabile
[/hotspotitem]
[hotspotitem]
Telecamera industriale ad alta risoluzione
Ottiche Bi-Telecentriche ad elevate prestazioni
Messa a fuoco
[/hotspotitem]
[hotspotitem]
Programmabile tramite Software
Luce Episcopica (4 settori indipendenti)
[/hotspotitem]
[hotspotitem]
Camera di misura aperta protetta su tre lati
Agevole posizionamento dell’oggetto
Vetro intercambiabile regolabile in altezza
Piano d’appoggio personalizzabile
[/hotspotitem]
[hotspotitem]
Programmabile tramite Software
Luce Diascopica Direzionale
[/hotspotitem]
[hotspotitem]
Adatto per la linea di produzione
Pronto per l’Automazione
[/hotspotitem][/cq_vc_hotspot]
Robusta struttura industriale in acciaio
Strumento compatto e stabile
[/hotspotitem]
[hotspotitem]
Telecamera industriale ad alta risoluzione
Ottiche Bi-Telecentriche ad elevate prestazioni
Messa a fuoco
[/hotspotitem]
[hotspotitem]
Programmabile tramite Software
Luce Episcopica (4 settori indipendenti)
[/hotspotitem]
[hotspotitem]
Camera di misura aperta protetta su tre lati
Agevole posizionamento dell’oggetto
Vetro intercambiabile regolabile in altezza
Piano d’appoggio personalizzabile
[/hotspotitem]
[hotspotitem]
Programmabile tramite Software
Luce Diascopica Direzionale
[/hotspotitem]
[hotspotitem]
Adatto per la linea di produzione
Pronto per l’Automazione
[/hotspotitem][/cq_vc_hotspot]
Smart_Projector_Quattro_Pro Pharma
[cq_vc_hotspot image=”12012″ isdisplayall=”on” icontype=”icon” position=”55%|68%,60%|68%,66%|68%,72%|68%,77.5%|68%” iconbackground=”#efefef” circlecolor=”#ffffff” arrowposition=”right,right,right,right,right” tooltipstyle=”light” maxwidth=”350″ marginoffset=”-6px 0 0 -6px”][hotspotitem]

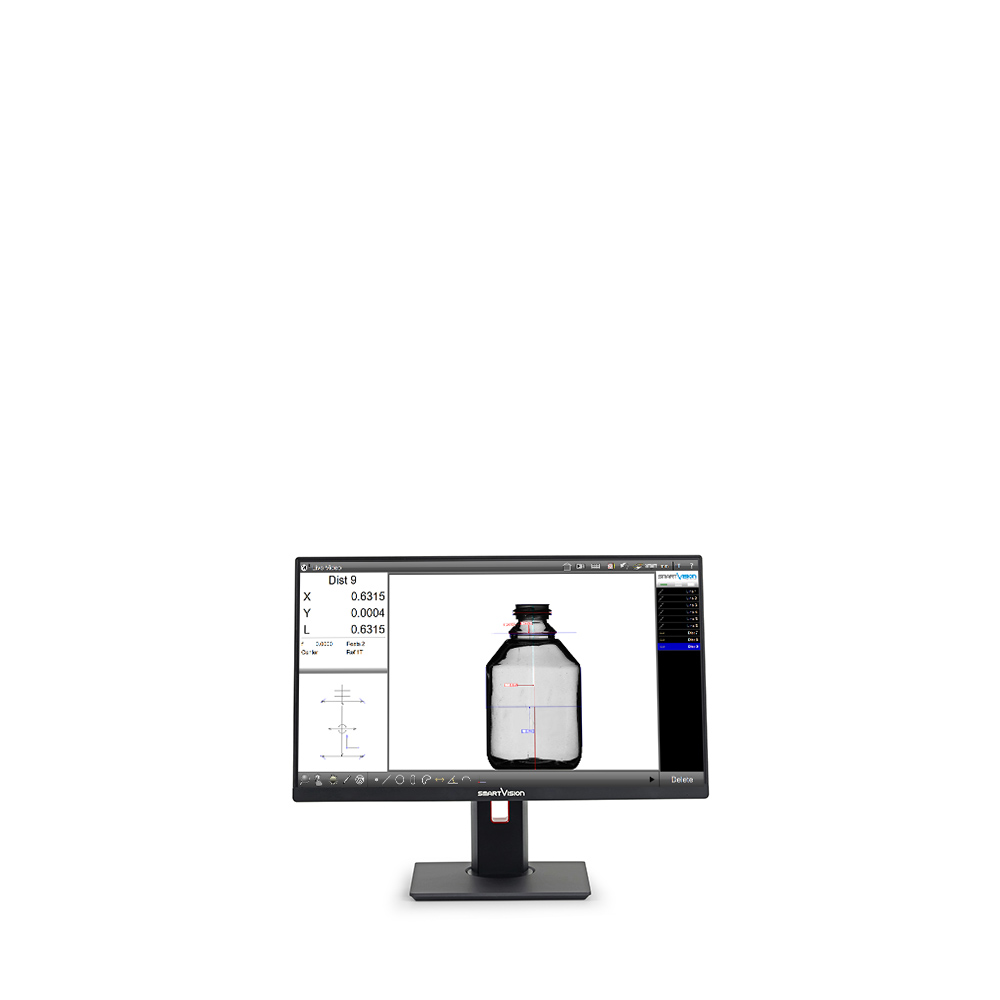

Potente PC All-In-One
[/hotspotitem][hotspotitem]
Schermo Touch in HD
Software di misura intuitivo
[/hotspotitem][hotspotitem]
Programmazione con
il tocco delle dita
[/hotspotitem][hotspotitem]
Funzione automatica
di riconoscimento
[/hotspotitem][hotspotitem]
Fino a 16000 misure
per oggetto
[/hotspotitem][/cq_vc_hotspot]
Potente PC All-In-One
[/hotspotitem][hotspotitem]
Schermo Touch in HD
Software di misura intuitivo
[/hotspotitem][hotspotitem]
Programmazione con
il tocco delle dita
[/hotspotitem][hotspotitem]
Funzione automatica
di riconoscimento
[/hotspotitem][hotspotitem]
Fino a 16000 misure
per oggetto
[/hotspotitem][/cq_vc_hotspot]
Potente PC All-in-One
