Smart_Projector prodotto da SmartVision è il primo ed unico strumento di misura digitale progettato per consentire un completo ed automatico controllo dimensionale dei pezzi in modo facile e veloce.
Smart_Projector 108
Proiettore di Profili Digitale per la Produzione Industriale
“Smart_Projector esegue velocemente e facilmente controlli dimensionali automatici, obiettivi e ripetibili, su un’ampia gamma di articoli”
Questo strumento è la rivoluzionaria evoluzione digitale del classico proiettore di profili e del micrometro e consente di effettuare automaticamente un numero illimitato di misure per pezzo in pochi secondi. Non è necessario l’allineamento delle parti, né la collimazione manuale, né la messa a fuoco, e non ci sono componenti in movimento all’interno di Smart_Projector.
Smart_Projector effettua velocemente misurazioni oggettive e ripetibili che, grazie ad un segnale semaforico di pezzo « Buono / Scarto », non necessitano di alcun contributo tecnico o interpretazione da parte dell’operatore. Un report dettagliato di tutte le attività di controllo eseguite viene generato automaticamente in file compatibili con Excel (CSV, TSV, TXT) e stampabili in PDF comprensivi di immagini.
Smart_Projector è un proiettore di profili digitale, veloce, robusto, compatto, statico, facile da usare e da programmare, progettato per un uso intensivo in ambiente produttivi industriali.
- Caratteristiche Principali
- Specifiche Tecniche
- Modelli Disponibili
- Software Dedicato
- Smart Tools
- Opzioni HW/SW
- Particolarmente adatto al controllo qualità per produzioni massive, controlli in linea, controlli in entrata
- Elimina la soggettività e gli errori di misurazioni dipendenti dagli operatori
- Incrementa il numero di quote e il tasso di controllo qualità, può misurare fino a 16000 caratteristiche in pochi secondi
- Realizza un report dati automatico e completo interpretabile da software SPC (Min, Max, Gamma, Media, Std Dev, 6 Sigma)
- Progettato per uso intensivo in produzione
- Struttura in acciaio, Compatta, Robusta e Senza ventola
- Plug-and-play, pronto all’uso
- Adatto ad operatori non qualificati
- Pronto per l’Automazione
- Investimento flessibile con un veloce ritorno sull’investimento
- Riduce i tempi e i costi dei controlli
| Camera di Misura (mm) | 200×230 H.240 |
| Ingrandimento | No |
| Area di Lavoro (FoV) (mm) | 108×73 |
| FoV Diagonale (mm) | 125 |
| FoV Area (mm2) | 7800 |
| FoV Tipo | Rettangolare con vignettatura |
| Accuratezza di ripetibilità | ±1 μm |
| Accuratezza della misura | ±6 μm |
| Configurazione d’uso | Verticale – Orizzontale |
| Luce Diascopica | Collimata |
| Luce Episcopica | Sì |
| Tipo di Ottica | Lente telecentrica |
| Interfacce di Comunicazione | Gigabit Ethernet + USB 2 |
| Dimensioni (mm) | 284×330 H.1255 |
| Peso (kg) | 45 |
| Struttura | Robusto acciaio inossidabile |
| Smart_Projector | Ruby | 7 | 29 | 55 | Quattro Pro | Double | 108 | 168 | 224 |
| Anteprima immagine |  |
 |
 |
 |
 |
 |
 |
 |
 |
| Configurazione d’uso | Verticale | Verticale | Verticale | Verticale Orizzontale | Verticale Orizzontale | Verticale Orizzontale | Verticale Orizzontale | Verticale | Verticale |
| Ingrandimento | No | No | No | No | 4 fasi | 2 fasi | No | No | No |
| Area di Lavoro (FoV) (mm) | 2.2×1.7 | 7×4.5 | 29×19 | 55×37 | ø 12 | 24 | 48 | 90 | 60×45 | 108×73 | 108×73 | 168×113 | 224×150 |
| FoV Diagonale (mm) | 2.78 | 8 | 30 | 60 | – | 75 | 125 | 125 | 195 | 235 |
| FoV Area (mm2) | 3.74 | 31 | 530 | 2000 | 112 / 452 / 1800 / 6360 | 2700 | 7800 | 7800 | 18500 | 32550 |
| Luce Diascopica | Collimata | Collimata | Collimata | Collimata | Collimata | Collimata | Collimata | Direzionale | Direzionale |
| Luce Episcopica | Sì | No | No | Sì | Sì | Sì | Sì | Sì | No |
- Riconoscimento automatico del pezzo
- Luce programmabile via software
- Markup dati con annotazioni
- Importazione / Esportazione CAD (file dxf)
- Esportazione automatica report dati (xlsx, csv, tsv, txt)
- Report stampabili (pdf)
- Software multi lingua
Morsetti di Precisione
Strumento di fissaggio per parti Tornite
Vetri di Supporto
Lettore Barcode CCD
Smart_Data_Collection_SPC
APPROFONDISCI
APPROFONDISCI
Smart_Thread_Measurement
APPROFONDISCI
APPROFONDISCI
Smart_Profile_Matching
APPROFONDISCI
APPROFONDISCI
Smart_Wire_Measurement
APPROFONDISCI
APPROFONDISCI
Smart_Mirror
APPROFONDISCI
APPROFONDISCI
Smart_Horizontal_Adapter_Kit
APPROFONDISCI
APPROFONDISCI
Smart_Rotating_Robot
APPROFONDISCI
APPROFONDISCI
Smart_Automation_Suite
APPROFONDISCI
APPROFONDISCI
[cq_vc_hotspot image=”8554″ isdisplayall=”on” icontype=”icon” fonticon=”” position=”25%|44%,35%|44%,45%|44%,60%|44%,75%|44%,85%|44%” iconbackground=”#efefef” circlecolor=”#ffffff” arrowposition=”left,left,left,left,left,left,left” tooltipstyle=”light” maxwidth=”350″][hotspotitem]
Robusta struttura industriale in acciaio
Strumento compatto e stabile
[/hotspotitem]
[hotspotitem]
Telecamera industriale ad alta risoluzione
Ottiche Bi-Telecentriche ad elevate prestazioni
[/hotspotitem]
[hotspotitem]
Programmabile tramite Software
Luce Episcopica (4 settori indipendenti)
[/hotspotitem]
[hotspotitem]
Camera di misura aperta protetta su tre lati
Agevole posizionamento dell’oggetto
Vetro intercambiabile regolabile in altezza
Piano d’appoggio personalizzabile
[/hotspotitem]
[hotspotitem]
Programmabile tramite Software
Luce Diascopica Direzionale
[/hotspotitem]
[hotspotitem]
Adatto per la linea di produzione
Pronto per l’Automazione
[/hotspotitem]
Robusta struttura industriale in acciaio
Strumento compatto e stabile
[/hotspotitem]
[hotspotitem]
Telecamera industriale ad alta risoluzione
Ottiche Bi-Telecentriche ad elevate prestazioni
[/hotspotitem]
[hotspotitem]
Programmabile tramite Software
Luce Episcopica (4 settori indipendenti)
[/hotspotitem]
[hotspotitem]
Camera di misura aperta protetta su tre lati
Agevole posizionamento dell’oggetto
Vetro intercambiabile regolabile in altezza
Piano d’appoggio personalizzabile
[/hotspotitem]
[hotspotitem]
Programmabile tramite Software
Luce Diascopica Direzionale
[/hotspotitem]
[hotspotitem]
Adatto per la linea di produzione
Pronto per l’Automazione
[/hotspotitem]
[/cq_vc_hotspot]

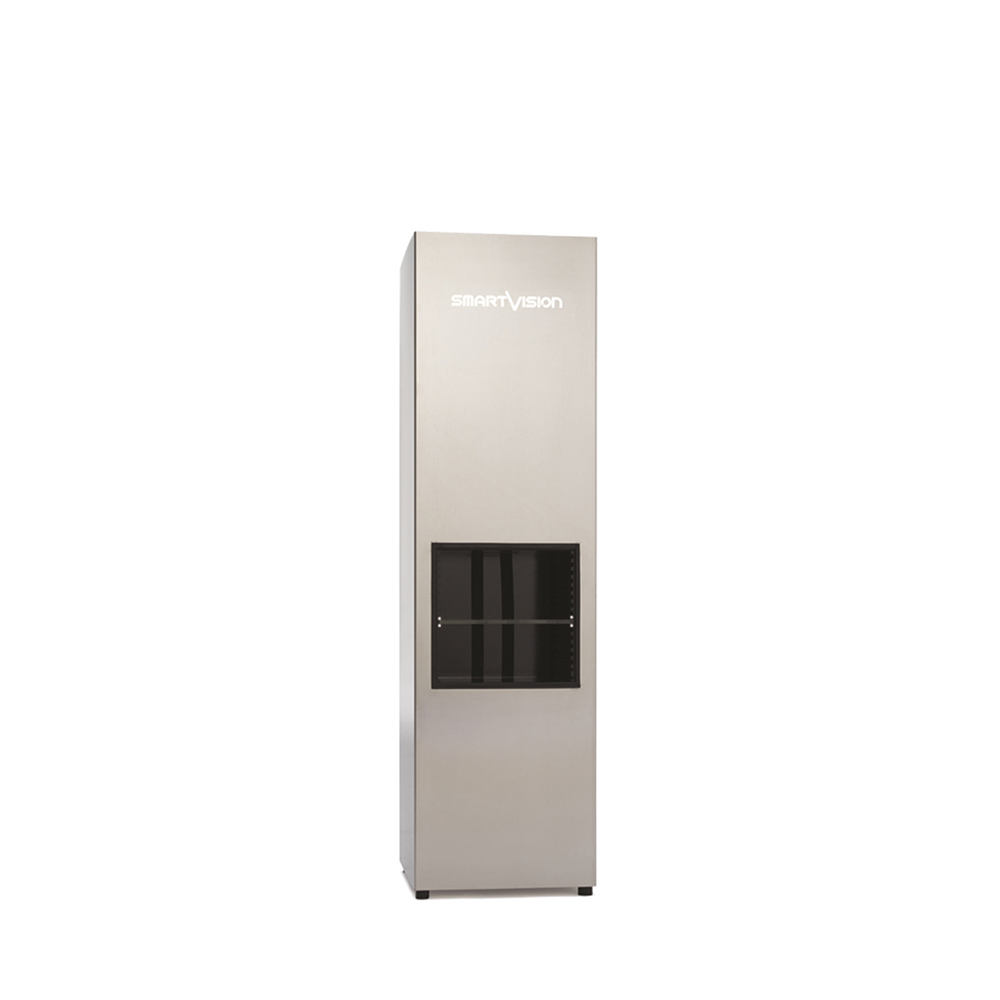

Smart_Projector 108
[cq_vc_hotspot image=”11149″ isdisplayall=”on” icontype=”icon” position=”55%|68%,60%|68%,66%|68%,72%|68%,77.5%|68%” iconbackground=”#b2b2b2″ circlecolor=”#ffffff” arrowposition=”right,right,right,right,right” tooltipstyle=”light” maxwidth=”350″ marginoffset=”-6px 0 0 -6px”][hotspotitem]

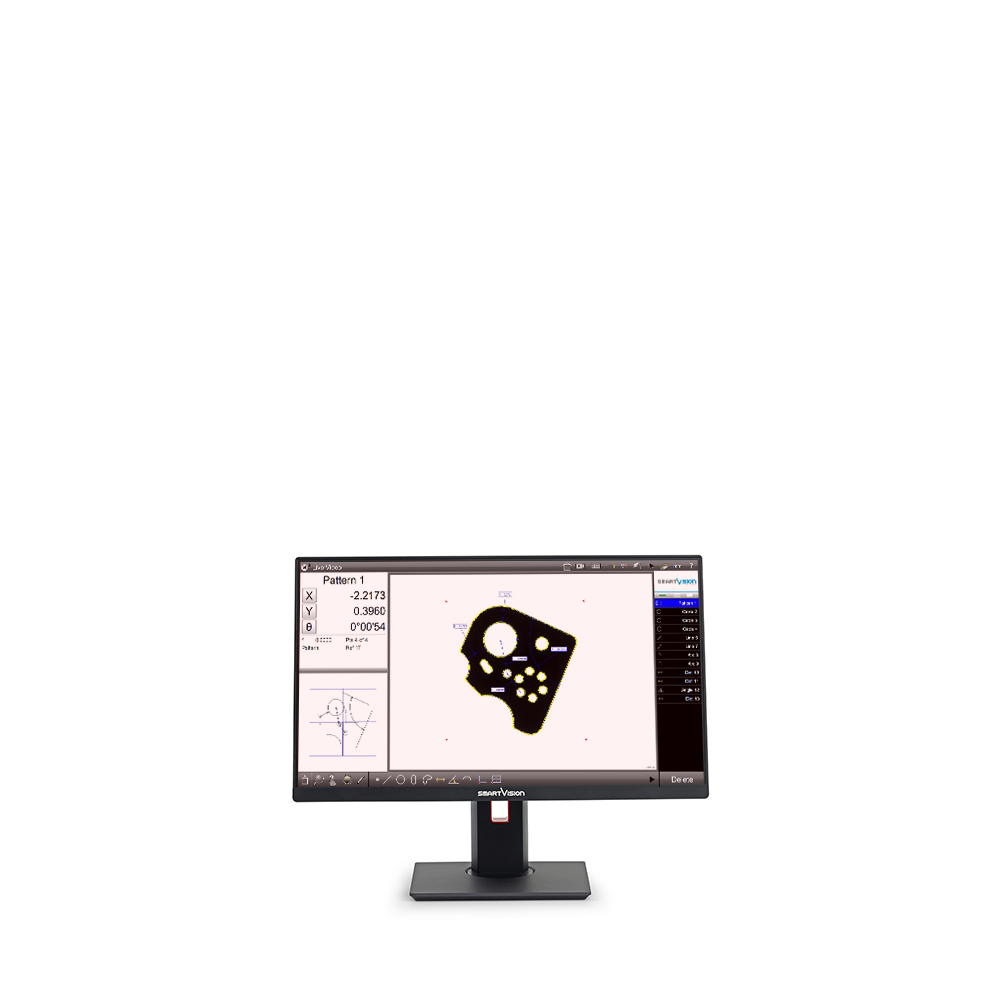

Potente PC All-In-One
[/hotspotitem][hotspotitem]
Schermo Touch in HD
Software di misura intuitivo
[/hotspotitem][hotspotitem]
Programmazione con
il tocco delle dita
[/hotspotitem][hotspotitem]
Funzione automatica
di riconoscimento
[/hotspotitem][hotspotitem]
Fino a 16000 misure
per oggetto
[/hotspotitem][/cq_vc_hotspot]
Potente PC All-In-One
[/hotspotitem][hotspotitem]
Schermo Touch in HD
Software di misura intuitivo
[/hotspotitem][hotspotitem]
Programmazione con
il tocco delle dita
[/hotspotitem][hotspotitem]
Funzione automatica
di riconoscimento
[/hotspotitem][hotspotitem]
Fino a 16000 misure
per oggetto
[/hotspotitem][/cq_vc_hotspot]
