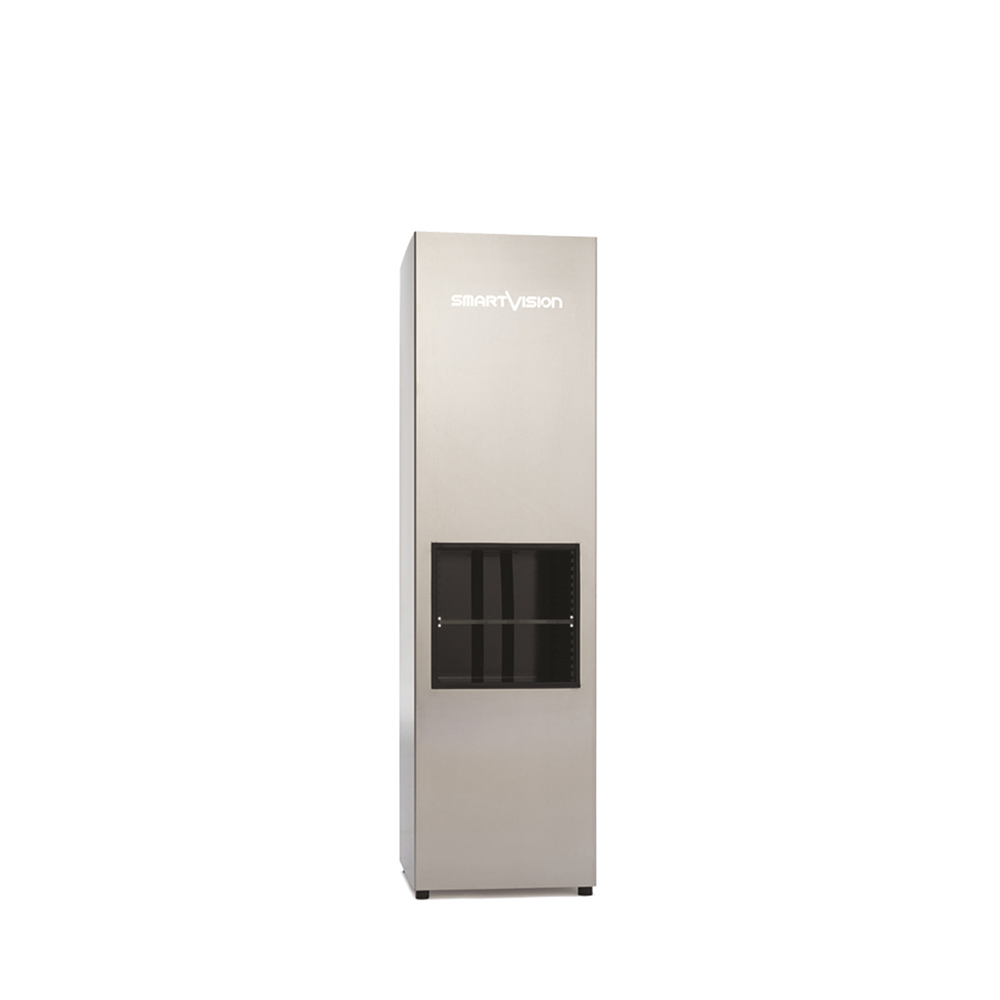

Strumento Industriale di Misurazione Video con Doppio Ingrandimento ad Alte Prestazioni

“L’Accuratezza di Due Campi Visivi in un Unico Strumento!”

Statico ed Efficiente

Smart_Projector_Double è un proiettore di profili digitale completamente statico. Il passaggio da un Campo Visivo (FoV) all’altro non aziona nessuna parte mobile, pertanto non è necessario ricalibrare lo strumento. È possibile creare programmi automatici che coinvolgano entrambi i Campi Visivi, per un controllo completo degli oggetti.

Due in Uno

In questo strumento sono disponibili due diversi livelli di ingrandimento perché è stato specificamente progettato per quelle aziende che necessitano di effettuare misurazioni su una vasta gamma di oggetti con dimensioni molto diverse tra loro.

Potente e Accurato

Le aree dei due Campi Visivi possono essere scelte tra un ampio set, adattando la configurazione dello strumento alle proprie esigenze. Questo garantisce la massima precisione anche su pezzi e componenti complicati, senza compromessi in termini di precisione.

Industriale e Compatto

Smart_Projector_Double è veloce, robusto, compatto, statico, facile da usare e da programmare, progettato per un uso intensivo in ambiente produttivi industriali.

Richiedi i prezzi o una demoScarica la brochureGuarda il video
  • Particolarmente adatto al controllo qualità per produzioni massive, controlli in linea, controlli in entrata
  • Elimina la soggettività e gli errori di misurazioni dipendenti dagli operatori
  • Incrementa il numero di quote e il tasso di controllo qualità, può misurare fino a 16000 caratteristiche in pochi secondi
  • Realizza un report dati automatico e completo interpretabile da software SPC (Min, Max, Gamma, Media, Std Dev, 6 Sigma)
  • Due diversi FoV con riduzione Capex e Opex (rispetto a due strumenti separati)
  • Struttura in acciaio, Compatta, Robusta e Senza ventola
  • Plug-and-play, pronto all’uso
  • Adatto ad operatori non qualificati
  • Pronto per l’Automazione
  • Investimento flessibile con un veloce ritorno sull’investimento
  • Riduce i tempi e i costi dei controlli
Camera di Misura (mm) 200×230 H.240
Ingrandimento 2 fasi: M2 / M1
Area di Lavoro (FoV) (mm) 60×45 / 108×73
FoV Diagonale (mm) 75 / 125
FoV Area (mm2) 2700 / 7800
FoV Tipo Rettangolare / Con vignettatura
Accuratezza di ripetibilità ±0.5 / ±1 μm
Accuratezza della misura ±3 / ±6 μm
Configurazione d’uso Verticale – Orizzontale
Luce Diascopica Collimata
Luce Episcopica Sì
Tipo di Ottica Doppia Lente telecentrica
Interfacce di Comunicazione Gigabit Ethernet + USB 2
Dimensioni (mm) 284×330 H.1255
Peso (kg) 46
Struttura Robusto acciaio inossidabile
Smart_Projector Ruby 7 29 55 Quattro Pro Double 108 168 224
Anteprima immagine
Configurazione d’uso Verticale Verticale Verticale Verticale Orizzontale Verticale Orizzontale Verticale Orizzontale Verticale Orizzontale Verticale Verticale
Ingrandimento No No No No 4 fasi 2 fasi No No No
Area di Lavoro (FoV) (mm) 2.2×1.7 7×4.5 29×19 55×37 ø 12 | 24 | 48 | 90 60×45 | 108×73 108×73 168×113 224×150
FoV Diagonale (mm) 2.78 8 30 60 – 75 | 125 125 195 235
FoV Area (mm2) 3.74 31 530 2000 112 / 452 / 1800 / 6360 2700 | 7800 7800 18500 32550
Luce Diascopica Collimata Collimata Collimata Collimata Collimata Collimata Collimata Direzionale Direzionale
Luce Episcopica Sì No No Sì Sì Sì Sì Sì No

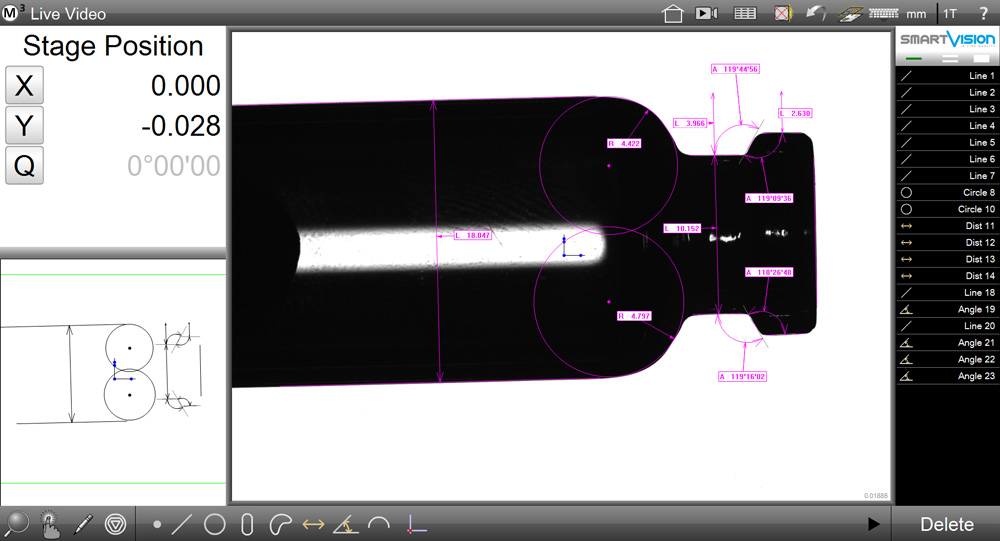

smart-projector-applications-turning-2
  • Riconoscimento automatico del pezzo
  • Luce programmabile via software
  • Markup dati con annotazioni
  • Importazione / Esportazione CAD (file dxf)
  • Esportazione automatica report dati (xlsx, csv, tsv, txt)
  • Report stampabili (pdf)
  • Software multi lingua
Precision_Clamp
Morsetti di Precisione
Fixing_tool_for_Turning_parts
Strumento di fissaggio per parti Tornite
Support glass
Vetri di Supporto
Laser Barcode Scanner CCD
Lettore Barcode CCD
Smart_Data_Collection_SPC
Smart_Data_Collection_SPC
APPROFONDISCI
Smart_Thread_Measurement System
Smart_Thread_Measurement
APPROFONDISCI
Smart_Profile_Matching System
Smart_Profile_Matching
APPROFONDISCI
Smart_Wire_Measurement System
Smart_Wire_Measurement
APPROFONDISCI
Smart_Automation_Suite System
Smart_Automation_Suite
APPROFONDISCI
Smart_Horizontal_Adapter_Kit System
Smart_Horizontal_Adapter_Kit
APPROFONDISCI
Smart_Rotating_Robot System
Smart_Rotating_Robot
APPROFONDISCI
[cq_vc_hotspot image=”11305″ isdisplayall=”on” icontype=”icon” fonticon=”” position=”33%|44%,43%|44%,53%|44%,65%|44%,77%|44%,85%|44%” iconbackground=”#efefef” circlecolor=”#ffffff” arrowposition=”left,left,left,left,left,left,left” tooltipstyle=”light” maxwidth=”350″][hotspotitem]
Robusta struttura industriale in acciaio
Strumento compatto e stabile
[/hotspotitem]
[hotspotitem]
Telecamera industriale ad alta risoluzione
Ottiche Bi-Telecentriche ad elevate prestazioni
[/hotspotitem]
[hotspotitem]
Programmabile tramite Software
Luce Episcopica (4 settori indipendenti)
[/hotspotitem]
[hotspotitem]
Camera di misura aperta protetta su tre lati
Agevole posizionamento dell’oggetto
Vetro intercambiabile regolabile in altezza
Piano d’appoggio personalizzabile
[/hotspotitem]
[hotspotitem]
Programmabile tramite Software
Luce Diascopica Direzionale
[/hotspotitem]
[hotspotitem]
Adatto per la linea di produzione
Pronto per l’Automazione
[/hotspotitem][/cq_vc_hotspot]
Smart_Projector_Double
[cq_vc_hotspot image=”11149″ isdisplayall=”on” icontype=”icon” position=”55%|68%,60%|68%,66%|68%,72%|68%,77.5%|68%” iconbackground=”#b2b2b2″ circlecolor=”#ffffff” arrowposition=”right,right,right,right,right” tooltipstyle=”light” maxwidth=”350″ marginoffset=”-6px 0 0 -6px”][hotspotitem]
Potente PC All-In-One
[/hotspotitem][hotspotitem]
Schermo Touch in HD
Software di misura intuitivo
[/hotspotitem][hotspotitem]
Programmazione con
il tocco delle dita
[/hotspotitem][hotspotitem]
Funzione automatica
di riconoscimento
[/hotspotitem][hotspotitem]
Fino a 16000 misure
per oggetto
[/hotspotitem][/cq_vc_hotspot]
Potente PC All-in-One
